Тонка як людська волосина нитка з кварцового скла несе потоки даних зі швидкістю світла через океани й міста. Ця нитка, оптоволокно, перетворила світ на єдину мережу, де відео з Києва миттєво доходить до Токіо. Воно не просто кабель – це місток між епохами, де електричні сигнали поступилися місцем оптичним імпульсам, здатним долати тисячі кілометрів без втрат.
Оптоволокно складається з серцевини, оболонки та захисних шарів, кожен з яких грає роль у симфонії світлових хвиль. Серцевина, найтонша частина, пропускає світло, а оболонка тримає його всередині, ніби невидима стінка акваріума для фотонів. Захисні покриття додають міцності, перетворюючи крихкий скляний волосок на витривалий провідник для сучасних мереж.

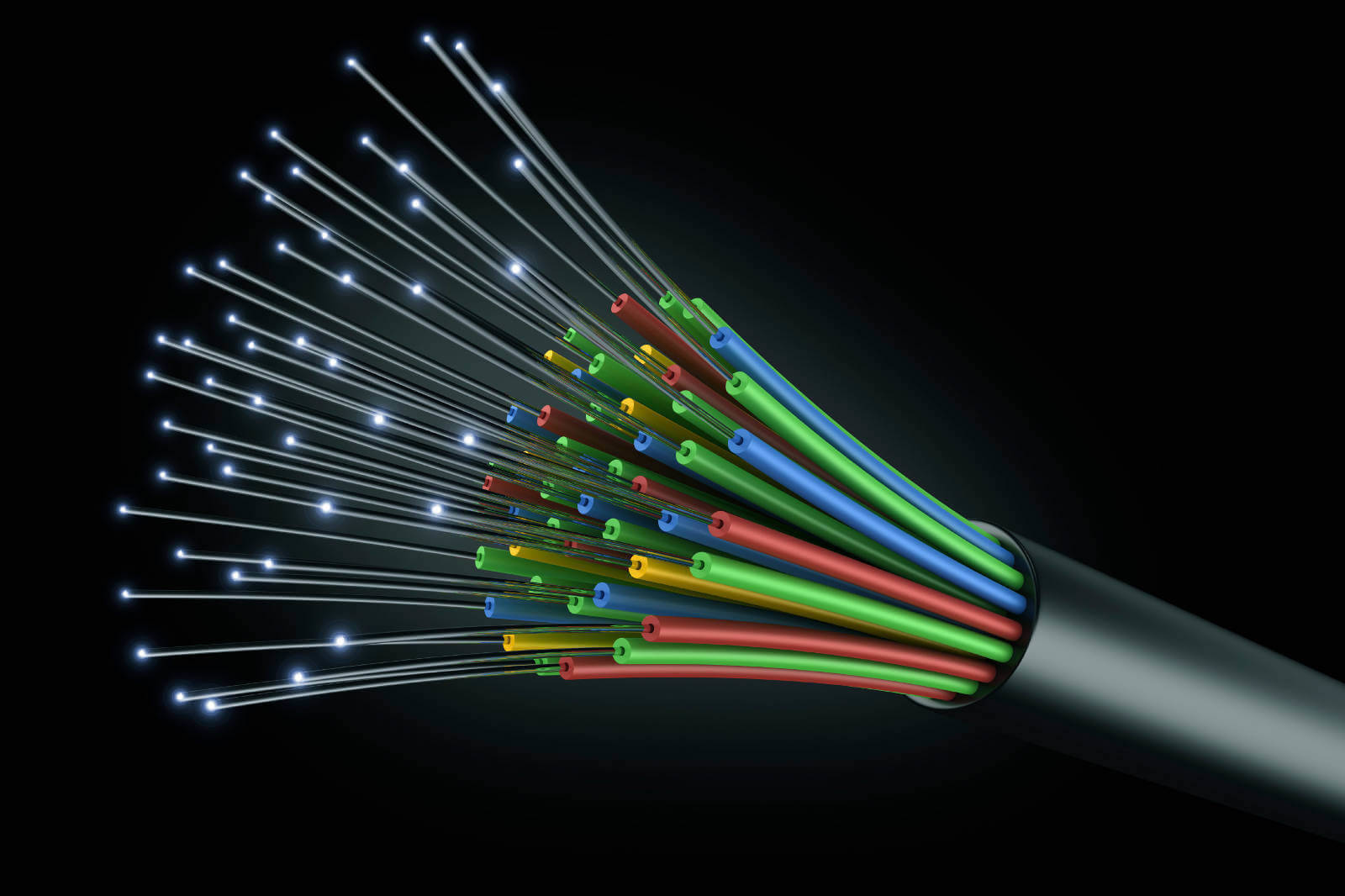

Будова оптоволоконного кабелю: шари дива
Уявіть циліндр діаметром 125 мікрометрів – це стандартне оптоволокно. Центральна серцевина, зазвичай 8-10 мікрометрів для одномодового типу, виготовлена з високочистого кварцового скла з показником заломлення близько 1.46. Оболонка, товща і з нижчим показником (1.44), оточує серцевину, створюючи градієнт, що блокує витік світла.
Зовні – акриловий буферний шар (250 мікрометрів) і кольорове покриття для ідентифікації в кабелях з сотнями волокон. У промислових кабелях додають армовані оболонки з арміда чи сталі, стійкі до води, гризунів і тиску. Процес виробництва нагадує витягування цукрової вати: з преформи – гігантського скляного стрижня – витягають волокно на вежах висотою 30 метрів при 2000°C, як описано на corning.com.
Ця багатошарова конструкція забезпечує не тільки передачу, а й довговічність – волокна служать десятиліттями без деградації, на відміну від мідних аналогів, що іржавіють з часом.
Принцип роботи: магія повного внутрішнього відбиття
Світло від лазера входить у серцевину під критичним кутом, відбивається від стінки оболонки тисячі разів на кілометр, не виходячи назовні. Це повне внутрішнє відбивання, відкрите ще Джоном Тиндалем у 1870 році, коли струмінь води в темряві “гнула” промінь. Формула Нормованої частоти V = (2πa/λ) √(n₁² – n₂²) визначає режими: менше 2.4 – одномодовий, більше – багатомодовий.
Втрати сигналу мінімальні: 0.2 дБ/км у C-діапазоні (1550 нм), що дозволяє 100 км без підсилювачів. Світло в оптоволокні подорожує 200 000 км/с, несучи терабіти даних одночасно. Лазери VCSEL чи DFB генерують імпульси, модульовані 0 і 1, які приймачі перетворюють назад у електрику.
Температурні коливання чи вигини впливають слабо – волокна витримують радіус згину 15 мм без втрат понад 0.5 дБ.
Історія оптоволокна: від водяних струменів до Нобеля
Усе почалося з демонстрацій Тиндаля, де світло “бігло” по водяній дузі. 1952 рік – Нараіндер Капані створив першу оптичну волосину. Революція 1966-го: Чарльз Као з Джорджем Хокхемом довели, що втрати можна знизити нижче 20 дБ/км, за що Као отримав Нобеля 2009-го (uk.wikipedia.org).
1970-й – команда Corning (Роберт Маурер, Дональд Кек, Пітер Шульц) досягла 17 дБ/км у fused silica, запустивши еру телекомів. До 1988-го AT&T проклали перші морські кабелі. Сьогодні річний обсяг виробництва – мільярди кілометрів, з corning.com як піонером low-loss технології.
В Україні оптоволокно з’явилася в 90-х для телефонії, а FTTH вибухнуло після 2010-х з провайдерами на кшталт Volia та Kyivstar.
Типи оптоволокна: від простого до футуристичного
Оптоволокно класифікують за режимами поширення світла та матеріалом. Перед порівнянням типів ось таблиця ключових відмінностей.
| Характеристика | Одномодове (SMF) | Багатомодове (MMF) | Мідний кабель (Twisted Pair) |
|---|---|---|---|
| Діаметр серцевини | 8-10 мкм | 50-62.5 мкм | 0.5 мм |
| Дистанція без підсилення | До 100+ км | До 550 м | До 100 м |
| Швидкість | 100 Gbps+ | 10-100 Gbps | 1-10 Gbps |
| Вартість | Вища установка | Нижча | Найдешевша |
Джерела даних: uk.wikipedia.org та corning.com. Одномодове домінує в магістралях, багатомодове – в дата-центрах. Пластикове (POF) для коротких дистанцій у домах, фотонно-кристалічне – для дослідів з нульовими втратами.
Стандарти ITU G.652 (SMF) чи OM3/OM4 (MMF) забезпечують сумісність. Вибір типу залежить від задачі: SMF для континентів, MMF для локалок.
Переваги та виклики: чому оптоволокно перемагає мідь
- Швидкість: терабіти на секунду, де мідь обмежується гігабітами.
- Дистанція та стійкість: імунітет до EMI, блискавок, як у блогах провайдерів Volia.
- Пропускна здатність: DWDM мультиплексує 80+ каналів на одне волокно.
- Безпека: перехопити світло важче, ніж електрику.
Недоліки? Висока початкова вартість прокладки та тендітність – сильний згин ламає волокно. Але ротори та мікроканали спрощують установку. У блекаутах оптоволокно працює, бо активне обладнання живиться локально.
Застосування: від інтернету до медицини
У телекомах FTTH (до квартири) дає 1-10 Gbps в Україні 2025-го, де середня швидкість сягнула 300 Mbps. Магістралі несуть 90% трафіку. Медицина: ендоскопи з волокнами оглядають органи. Сенсори моніторять мости, нафту, температуру.
- Промисловість: датчики тиску в бурових.
- Військові: захищені мережі.
- Дата-центри: 400G+ з’єднання.
В Україні Volia, Lanet розширюють FTTH, покриваючи 30% домівок у містах.
Цікаві факти про оптоволокно
- Японці 2025-го досягли 1.02 Pb/s – 10 000 фільмів 4K за секунду!
- Один км волокна важить 50 г, несе дані для мільйонів.
- Підводні кабелі 99% міжконтинентального трафіку, довжиною 1.4 млн км.
- Волокно з “повітряними” порами зменшує втрати до 0.15 дБ/км.
- Рекорд: 430 Tb/s через стандартне волокно.
Ці дива показують, як технологія еволюціонує, обіцяючи квантовий інтернет найближчим часом.
Оптоволокно в Україні та світі: 2025-й погляд
У 2025-му Україна посідає високі місця за швидкістю фіксованого інтернету, з провайдерами на 1 Gbps. Ринок росте на 20% щороку, FTTH досягає сіл. Світовий ринок – $10 млрд, з фокусом на 6G та AI-центри.
Майбутнє – coherent оптика, пустотелі волокна для 10 Pb/s. Волокно стане основою смарт-міст, VR і бездротових мереж. Якщо ви в зоні покриття, переходьте – стабільність варта інвестицій.
Технологія продовжує дивувати, з’єднуючи нас тісніше з кожним новим імпульсом світла.
