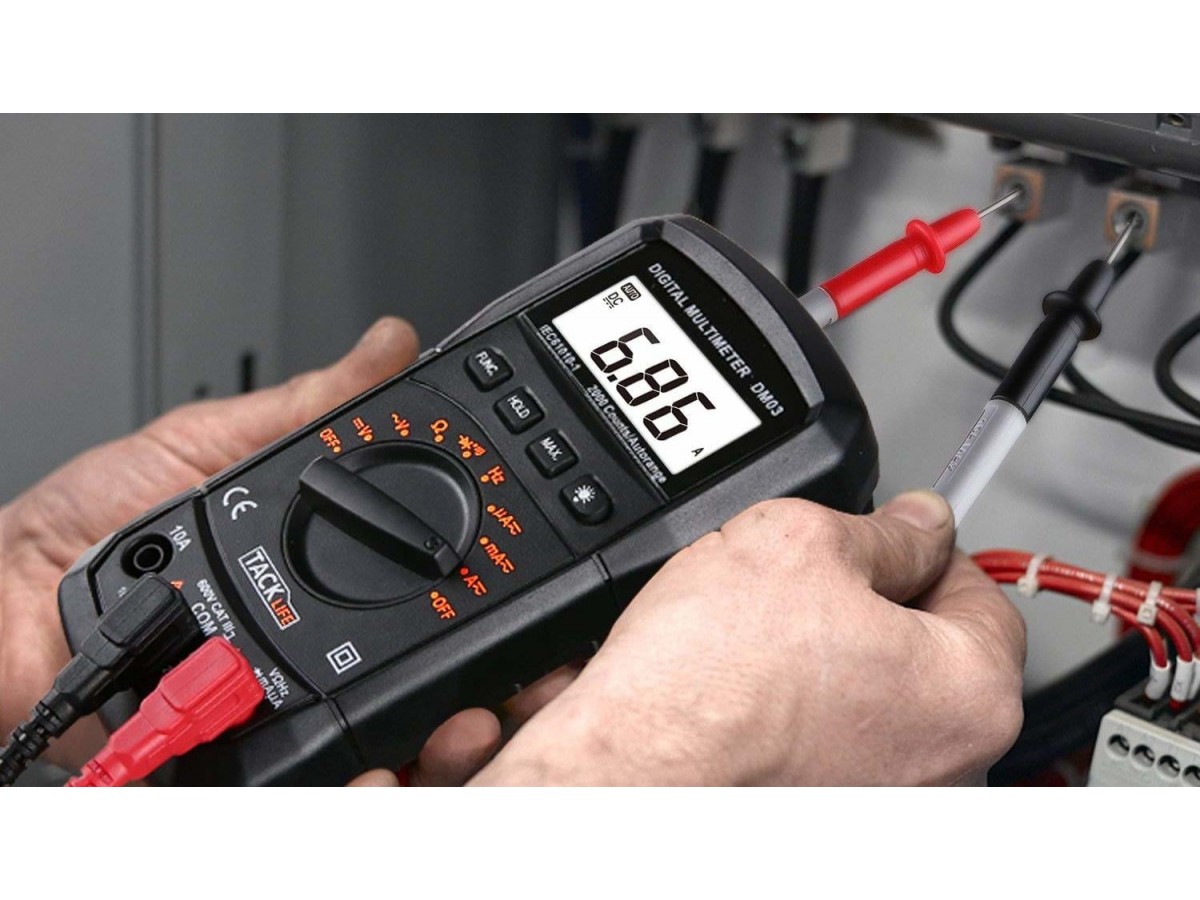

Темрява в кімнаті від несправної розетки, гудіння акумулятора в машині чи дивний запах від зарядки — ось моменти, коли мультиметр оживає в руках. Цей компактний пристрій, схожий на мініатюрний пульт від телевізора з дротами, миттєво розкриває таємниці електрики: чи є напруга 220 вольт, цілий дріт чи акумулятор на межі. Для початківців достатньо вставити щупи правильно, вибрати режим і прочитати цифри на екрані — і проблема вирішена без дзвінка майстру.
Уявіть, як ви торкаєтеся червоним щупом фази в розетці, чорним — нулем, перемикач на ACV 600В, і екран спалахує 230В. Жодних здогадок, тільки факти. А для просунутих — глибина: перевірка діодів у блоках живлення чи True RMS для нелінійних навантажень у сучасній електроніці. Ця інструкція розбере все по кісточках, з реальними кейсами, щоб ви не просто тримали прилад, а керували ним як профі.
Що таке мультиметр і чому він незамінний
Мультиметр — це універсальний детектив електричних ланцюгів, що поєднує вольтметр, амперметр, омметр і ще купу функцій в одному корпусі. Народжений у лабораторіях середини XX століття, сьогодні він еволюціонував у цифрові дива з автонахиленням діапазону та Bluetooth. Аналогові моделі з стрілкою — для ностальгіків, але цифрові панують: чіткий LCD-екран показує значення з точністю до 0,1%, ігноруючи коливання.
У побуті він рятує від короткого замикання, в гаражі діагностує генератор, а на столі радіолюбителя тестує конденсатори. Без нього — сліпа зона: тестер лампочки видасть “працює”, але не скаже, чому мережа падає до 180В увечері. З мультиметром ви бачите реальність: напругу, струм, опір, частоту — все, що ховається за ізоляцією.
Як вибрати мультиметр: від бюджетника до профі
Ринок 2026 року рясніє моделями, але не ведіться на блиск — орієнтуйтеся на потреби. Для дому вистачить базового з 3,5-розрядним екраном (6000 одиниць), CAT III 600В і True RMS — це UNI-T UT33D+ за 500 грн чи Aneng AN8205 за 800 грн. Вони міряють V, A, Ohm, прозвонку, діоди, і витримують падіння з столу.
Автомобілісти хапають моделі з піком струму (INA219 чіп) і термопарою: Mastech MS8268 або Klein Tools MM400. Профі обирають Fluke 117 — еталон точності з non-contact детекцією напруги, CAT IV 600В, що не згорить від імпульсу 8кВ. Бездротові новинки як Holdpeak HP-90EPD з Bluetooth синхронізуються з app, малюють графіки в реальному часі — ідеально для складних діагностик.
Перед покупкою перевірте: запобіжники (200мА + 10А), gummed корпус проти пилу/води IP67, авто-range для лінивців. Бюджетники точні ±1%, профі ±0,5%. Уникайте ноунеймів без CAT — вони вибухнуть від 380В трифазки.
| Параметр | Бюджет (UNI-T UT33+) | Профі (Fluke 117) |
|---|---|---|
| Ціна (грн) | 500-800 | 8000+ |
| True RMS | Так | Так |
| CAT рейтинг | III 600В | IV 600В |
| Додатково | Прозвонка, NCV | Bluetooth, LoZ |
Джерела даних: fluke.com, uni-t.com.
Ця таблиця показує баланс: почніть з UNI-T, апгрейдьте до Fluke, коли хобі переросте в професію. Тепер, коли прилад у руках, розберемо його анатомію.
Будова мультиметра: розбираємо по елементах
Корпус — ергономічний брусок з гумовим оверлеєм, що ковзає в кишені. Екран — великий LCD з подсвіткою, показує значення, барграф і символи режимів. Центральний ротор — серце: крутіть до OFF для вимкнення, DCV для батарейок, ACV для розеток.
- Гнізда: COM (чорний щуп, земля), V/Ω/mA (червоний для напруги, опору, струму <200мА), 10A (для потужних ланцюгів, 10-30 сек макс).
- Щупи: Гнучкі дроти з гострими кінцями, ізоляція CAT-rated. Червоний — “+”, чорний — “-“.
- Кнопки: HOLD (заморозити показ), REL (віднімати нуль), backlight.
Батарейка 9В тримає рік, але міняйте при “LO BAT”. Запобіжники захищають: вигоріли — заміна за інструкцією, не ігноруйте “0” на струмі.
Підготовка: перевірка та калібрування
Свіжий мультиметр? Замкніть щупи в режимі Ω — має пискнути і показати 0,1-0,5 Ом (контактний опір). В DCV 20В торкніться батарейки AA — 1,5В. Немає? Калібруйте: розкрутіть гвинт на платі (дешеві моделі), налаштуйте на точну напругу від референсу, як 1,018В від стабілізатора.
- Вимкніть живлення ланцюга.
- Вставте щупи: чорний COM, червоний V/Ω.
- Увімкніть, оберіть режим.
- Тримайте подалі від серця напруги.
Такий ритуал — запорука точності. Тепер до справи: найпопулярніше — напруга.
Вимірювання напруги: постійна та змінна
Напруга — тиск електронів у ланцюзі, вимірюється паралельно. Для батарейки: ротор на DCV 20В, щупи до полюсів — екран видасть 1,45В (нова) чи 1,1В (сіра). Розетка? ACV 600В, червоний у фазу (правий отвір), чорний у нуль — 220-240В норма, менше 210 — проблема в мережі.
Авто: DCV 20В на АКБ — 12,6В заряджена, 11В — саджена. Генератор: 13,8-14,4В на холостому. Правило: починайте з найвищого діапазону, опускайте для точності — авто-range робить це сам.
У нелінійних навантаженнях (LED-драйвери) звичайний мультиметр бреше, True RMS видає реальні 50Гц з гармоніками — ось чому Fluke кращий для інверторів.
Вимірювання сили струму: обережно, послідовно!
Струм — потік електронів, ріжте ланцюг і вставляйте мультиметр послідовно. Для лампочки 5Вт: розірвіть дріт, червоний до + джерела, чорний до лампи, DCA 200мА — 40мА. Перевищили? Fuse злетить.
Великий струм (10А): щуп у 10A гніздо, ротор 10A, 15сек макс. У авто: 50А від акумулятора — норма для стартера. Помилка новачків: паралельне підключення — коротке, іскра, дим.
Опір, прозвонка та тест діодів
Опір вимірюйте без напруги — знеструмте! Ротор Ω 200, щупи до кінців резистора 1кОм — покаже 1000. “OL” — обрив. Прозвонка (символ динаміка): писк при 0-50Ом, ідеально для запобіжників чи кабелів.
Діод: режим diode, падіння 0,6В вперед, “OL” назад. Транзистор hFE: вставте в слот, NPN/PNP — коеф. підсилення 100-300.
Додаткові функції: ємність, частота, температура
Просунуті мультиметри міряють µF конденсаторів (розрядіть спочатку!), Hz генераторів (50Гц мережі), °C термопарою K-типу — кип’яток 100°C. Частота PWM у дронах — 25кГц. Bluetooth-моделі логують дані в app для трендів.
Типові помилки початківців
Перша пастка — щупи в неправильні гнізда для струму: червоний у V/Ω замість 10A, і fuse горить миттєво. Друга: опір під напругою — екран божеволіє від ∞ до 0. Третя: DC замість AC у розетці — 0В замість 220. Четверта: ігнор CAT — дешевий Китай згорає від блискавки в мережі.
- Перевищення: 10А на 200мА fuse — вибух.
- Волога: корозія контактів, хибні покази.
- Без HOLD: коливання при русі.
Вирішення: читайте мануал, тестуйте на відомому, тримайте сухо. Ці промахи коштували тисяч приладів, але з практикою — нуль втрат.
Практичні кейси: побут, авто, DIY
Розетка мертва? ACV — напруга є, прозвонка — нуль на дроті, міняйте. АКБ не крутить стартер? 11,5В — зарядити, струм 200А — генератор мертвий. DIY: перевірте Arduino 5В, резистор 220Ом LED — струм 20мА.
У гаражі: генератор 14В — ок, датчик MAP 5В — норма. Статистика: 70% поломок авто — електрика, мультиметр скорочує візит до СТО удвічі.
Безпека понад усе: правила, що рятують життя
Електрика — не жарти: CAT III для дому (витримує 6кВ імпульс), рукавиці, один щуп у руці. Ніколи не міряйте під 1кВ без ізоляції. Fuse заміна: зніміть батарею, перевірте номінал (200мА/1000В ceramic). Правило: напруга >30В або струм >10мА — ризик ураження.
З мультиметром світлоїндустрія стає грою: від простої перевірки до глибокої діагностики. Спробуйте на батарейці прямо зараз — і відчуйте владу над електрикою.
