Холодний ранок, ключ повернуто, а двигун уперто мовчить, видаючи клуби білого диму з вихлопу. Знайомо? Свічки напруження, або розжарювання, – тихі герої дизельних моторів, що розпалюють камери згоряння блискавично гарячим наконечником. Перевірити їх просто: візьміть мультиметр, виміряйте опір між контактом і корпусом – норма від 0,5 до 2 Ом для більшості моделей. Якщо показник зашкалює або нуль, свічка на смітник. Або підключіть до акумулятора на 10 секунд – має нагрітися до червоного, не іскрячи.
Ці маленькі металеві воїни з спіраллю всередині беруть на себе удар низьких температур, піднімаючи температуру в циліндрах до 800–1300°C. Без них дизельне паливо просто не спалахне від стиснення в мороз за -20°C. Уявіть: спіраль нагрівається за 2–5 секунд, перетворюючи сиру суміш на вогняний коктейль. Але знос, корозія чи обрив – і машина стоїть, як прикута.
Тепер розберемося глибше, крок за кроком, з прикладами для легковиків VW TDI чи тракторів МТЗ. Готуйте інструменти – і вперед, до діагностики, що врятує гаманець від СТО.
Що ховається під капотом: пристрій свічок напруження
Свічка напруження – це не просто гвинт з ниткою М10 чи М12. Всередині керамічний або металевий ізолятор, спіраль з нихрому (80% жаростійкості), наконечник з легованої сталі. Напруга від акумулятора 11–12 В перетворюється на тепло потужністю 50–150 Вт. За 3 секунди наконечник червоніє, даючи паливу шанс запалитися.
Металеві свічки, як у старих МТЗ чи базових дизелях, нагрівають тільки кінчик – надійно, але повільніше. Керамічні від NGK чи Denso розжарюють весь стержень миттєво, до 1400°C, ідеально для Euro-6 моторів. Різниця? Перші служать 40 тис. км, другі – 20 тис., але економлять паливо на 5–10% взимку.
Система включає реле (велике, як сірникова коробка), запобіжники, проводку і датчики температури. ECU керує всім: спочатку повний нагрів (клац!), потім постпрогрів 30 секунд після старту. Проблема в одному ланку – і вся мережа летить.
Перші тривожні сигнали: ознаки несправності
Двигун гуде нерівно, ніби ковтає горошини, вихлоп б’є білим туманом, а стартер крутить марно хвилинами. Це свічки напруження благають про увагу. Додайте вібрацію на холостих, падіння потужності на 15–20% і лампочку “грілки” на панелі, що не гасне.
У тракторах МТЗ-82 з Д-240 білий дим – класика, бо свічки на 24 В згорають від перевантаження. У легковиках типу Skoda Octavia TDI – нестабільні оберти, бо керамічні свічки тріскаються від детонації. Статистика з сервісів показує: взимку 2025-го 25% дизелів не стартували через них, за даними автофорумів і СТО.
- Важкий пуск: Особливо нижче -15°C, бо суміш не доходить до точки займання (250–350°C).
- Білий/сірий дим: Негорене паливо, витрата +30%.
- Нерівна робота: Троїть один циліндр, ECU фіксує помилку P0671.
- Лампочка свічок: Горить довго або блимає – реле чи проводка.
Не ігноруйте: знос свічок прискорює забивання сажотопу і EGR, коштуючи тисячі на ремонт. Перевірте негайно – і проблема розсмокчеться за півгодини.
Інструменти для героїв гаража: що знадобиться
Не бігайте в магазин за сканером – базовий набір у кишені. Мультиметр (цифровий, до 20 Ом з точністю 0,1), ключі на 10–14 мм (торцеві для глибоких колодців), дроти з “крокодилами”, ізоляційна стрічка. Для просунутих – тестер свічок (типу Ancel SP2, імітує пуск з високою напругою).
- Мультиметр UNI-T UT33 – 300 грн, вимірює опір, напругу, прозвонку.
- Райбер для чистки різьби – алюмінієвий, М10/М12.
- Термопаста або мідна прокладка для заміни.
- Лещата чи лещатко – фіксація при нагріві.
Безпечність понад усе: рукавиці, окуляри, відключіть акум. Перегрів свічки >20 сек – і спіраль перегорить. Готові? Почнемо діагностику.
Покрокова перевірка: від візуалу до мультиметра
Почніть з простого: зніміть пластиковий кожух, огляньте свічки в колодцях. Нагар, тріщини, корозія на контактах – вирок. Очистіть ганчіркою з WD-40, перевірте проводку на обриви.

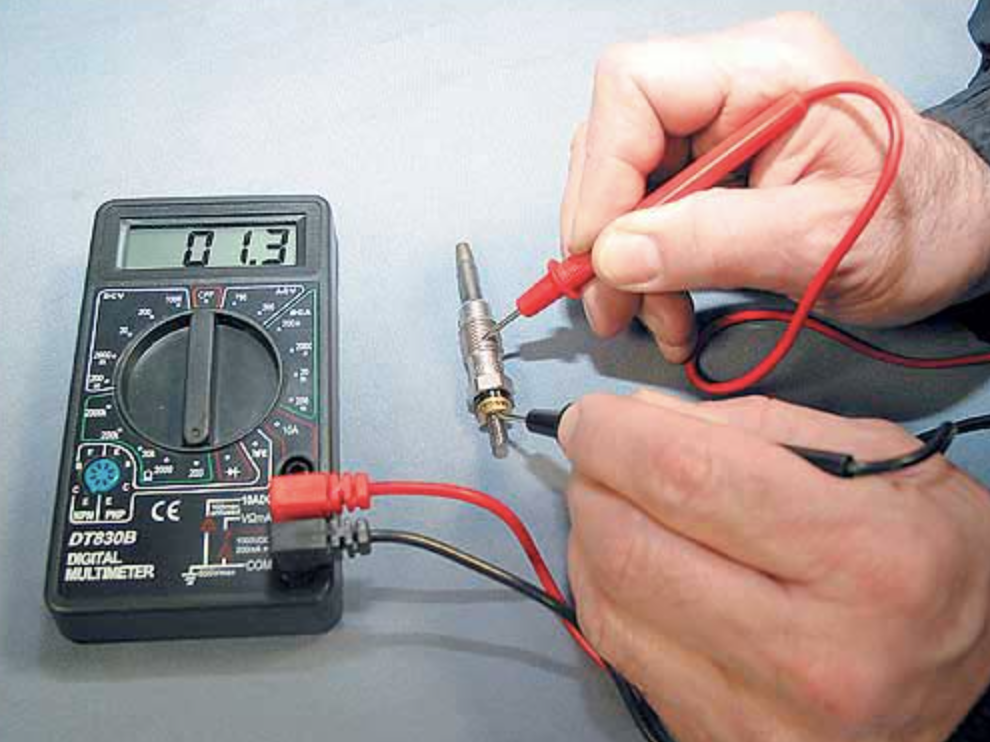

Крок 1: Вимір опору мультиметром. Від’єднайте фішку, червоний щуп на наконечник, чорний – на корпус або масу двигуна. Норма: 0,5–2 Ом (Bosch Duraterm – 0,6–1,2 Ом). Більше 5 Ом – обрив спіралі. 0 Ом – пробій на масу.
Крок 2: Ізоляція. Режим МОм, щупи на контакти – >1 МОм. Низько – протікання.
Крок 3: Нагрівальний тест. Плюс акумулятора на наконечник (+12В), мінус на корпус, 10 сек. Торкніться – має палити пальці (800°C). Іскрить – пробій. Для МТЗ 24В акумуляторів у паралель.
| Тип свічки | Опір, Ом | Температура, °C | Ресурс, тис. км | Приклади |
|---|---|---|---|---|
| Металеві | 0,8–2,0 | 1100–1200 | 30–50 | Bosch SES, МТЗ Д-240 |
| Керамічні | 0,3–1,0 | 1300–1450 | 15–30 | NGK Y-950U, VW 1.9 TDI |
| Саморегулюючі | 0,5–1,5 | 1050–1350 | 40+ | Denso DG-603 |
Джерела даних: каталоги Bosch та Denso (станом на 2026). Порівняйте всі чотири свічки – розкид >20% сигналізує заміну комплекту.
Реле і проводка: не забувайте ланки ланцюга
Свічки справні, а лампочка горить? Винуватець – реле в блоці запобіжників. Ввімкніть запалювання: чуєте клац? Ні – виймайте, перевірте опір котушки 20–100 Ом. Напруга на виході 11–12 В при активному сигналі ECU.
Для двоступеневих систем (перепуск + постпрогрів) тестуйте обидва. Проводка: прозвоніть мультиметром від реле до свічок – опір <1 Ом. Корозія на фішках – часта біда в солоних дорогах України.
Спеціфіка для тракторів: МТЗ та подібні
На МТЗ-82 з Д-243 свічки 24 В, потужніші (80 Вт). Перевірка ідентична, але акумулятор подвоюйте. Часто ламаються від брудних колодців – чистіть щіткою. Аналог Bosch 0250201027 служить 50 тис. мотогодин, але міняйте з термореле.
Кейс: фермер з Полтавщини 2025-го: двигун не тягне сніг. Опір 15 Ом на одній – заміна комплекту за 800 грн, і трактор оживає.
Типові помилки при перевірці свічок напруження
Перегрів при тесті: Тримаєте >15 сек – спіраль горить. Обмежуйте 5–10 с, використовуйте таймер.
Ігнор ізоляції: Перевіряєте тільки опір нагрівача, забуваючи МОм – протік струму вдарить по акуму.
Не калібруєте мультиметр: Щупи разом – має 0 Ом, інакше похибка +2 Ом.
Часткова заміна: Одна свічка нова – інші зношені тягнуть її вниз за місяць.
Без ECU-скану: Помилки P0670–P0674 ховають реле чи датчик.
Уникайте – і діагностика ідеальна, як годинник.
Найважливіше: Завжди міняйте комплект – нерівний нагрів рве прокладки ГБЦ.
Заміна та профілактика: поради від профі
Викручуйте проти годинникової, змащуйте різьбу термопастою. Момент затяжки 15–25 Нм, не рвіть! Нові – тільки оригінал чи Beru/NGK, дешеві китайці горять за сезон.
Профілактика: перевірка раз на 10 тис. км, чистка колодців, якісний акум (холодний пуск >500 А). Взимку прогрівайте 10 с перед стартом. Тренд 2026: свічки з PTC-елементами саморегулюються, зменшуючи ризик +30%.
З таким арсеналом ваш дизель запалюватиметься з півоберту, ніби літній бензин. Економте нерви, паливо і гроші – наступний пуск скаже “дякую”.
